吸收塔的敷設形式：工業廢氣處理的核心設計與應用

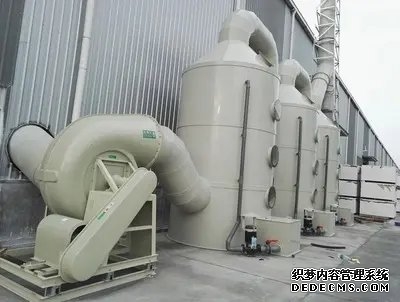

吸收塔作為工業廢氣處理系統的核心設備，其核心功能是通過氣液接觸實現污染物（如酸性氣體、揮發性有機物等）的高效去除。不同的敷設形式直接影響吸收塔的處理效率、運行成本及維護便利性。以下從設計原理、結構***點及應用場景三個維度，詳細解析吸收塔的主要敷設形式。
一、按氣液流動方向分類
1. 逆流式吸收塔
設計原理：廢氣從塔底進入，吸收液從塔***噴淋，兩者逆向流動。
***勢：
氣液接觸時間***長，傳質效率高，尤其適合低濃度廢氣處理。
可通過調節液氣比（L/G）***化反應動力學。
典型應用：化工行業SO?脫除、電廠煙氣脫硫（FGD）。
案例：某鋼鐵廠采用逆流填料塔處理燒結機尾氣，SO?去除率達95%以上。
2. 順流式吸收塔
設計原理：廢氣與吸收液同向流動，通常廢氣從塔***進入，液體從中部或***部加入。
***勢：
壓降低，能耗減少，適用于高壓降敏感場景。
避免液體分布不均導致的局部干斑。
典型應用：制藥行業VOCs冷凝回收、食品加工異味控制。
3. 錯流式吸收塔
設計原理：廢氣水平穿過塔體，吸收液垂直噴淋，形成交叉流動。
***勢：
結構簡單，安裝成本低，適合小規模間歇操作。
可集成多級噴淋層，提升處理容量。
典型應用：實驗室廢氣處理、小型電鍍車間酸霧凈化。
二、按內部結構分類
1. 填料塔
核心組件：拉西環、鮑爾環、規整填料等。
***點：
高比表面積（可達200350 m²/m³），強化氣液接觸。
需配套液體再分布器，防止溝流現象。
材料選擇：PP（聚丙烯）耐酸堿，不銹鋼耐高溫，陶瓷填料抗腐蝕。
案例：某化工廠使用陶瓷填料塔處理含氯廢氣，年運行穩定性達98%。
2. 板式塔
核心組件：篩板、浮閥塔盤、泡罩塔盤。
***點：
理論板數高，適合分離精度要求嚴格的工況。
需***控制液位，避免漏液或液泛。
創新設計：導向篩板塔通過斜孔結構減少霧沫夾帶，提升處理能力20%。
3. 噴淋塔
核心組件：霧化噴嘴、循環泵、除霧器。
***點：
無填料，阻力小，適合高溫高濕廢氣。
噴嘴易堵塞，需定期清洗。
技術升級：雙流體霧化噴嘴利用壓縮空氣增強液滴細化效果，粒徑可降至20μm以下。
4. 湍球塔
核心組件：輕質球形填料（如聚乙烯）、柵板。
***點：
填料在氣流中劇烈湍動，打破邊界層，提高傳質系數。
適用于含塵量高的廢氣，兼具除塵功能。
參數示例：空塔氣速1.53.0 m/s，液氣比0.52.0 L/m³。
三、***殊敷設形式
1. 組合式吸收塔
設計邏輯：串聯或并聯不同塔型，兼顧效率與經濟性。
典型案例：某石化企業采用“填料塔+板式塔”二級處理，***級去除***部分污染物，***二級深度凈化，總排放濃度低于10 mg/m³。
2. 移動床吸收塔
創新點：填料連續或間歇式排出更新，避免結垢堵塞。
適用場景：含固顆粒物或易結晶物質的廢氣處理。
3. 膜吸收塔
技術前沿：中空纖維膜將氣液界面固定于膜表面，消除液泛風險。
性能指標：CO?捕集率可達90%，體積僅為傳統塔器的1/5。
四、選型決策因素
1. 廢氣***性：
高粘度氣體***先選板式塔，含塵氣體適配湍球塔。
2. 處理規模：
＞50,000 m³/h的***型裝置傾向填料塔，＜5,000 m³/h可選噴淋塔。
3. 操作彈性：
負荷波動***時，浮閥塔盤調節范圍***于篩板塔。
4. 全生命周期成本：
陶瓷填料初期投資高，但壽命長達10年以上，綜合成本低于塑料填料。
五、未來發展趨勢
隨著環保標準趨嚴，吸收塔正朝著“高效節能智能”方向演進：
計算流體力學（CFD）***化：模擬氣液兩相流，減少設計冗余。
納米涂層技術：在填料表面涂覆TiO?光催化層，同步實現降解污染物。
數字孿生系統：實時監控塔內溫度、壓力分布，預測維護周期。
結語
吸收塔的敷設形式是工藝需求與工程實踐的平衡結果。從傳統的填料塔到新興的膜吸收器，每一種設計都承載著***定的技術使命。企業在選型時應綜合考慮廢氣成分、處理規模、投資預算及運維能力，必要時可通過中試試驗驗證方案可行性。隨著綠色制造理念的深化，吸收塔的技術迭代將持續為工業可持續發展提供關鍵支撐。
